Trup
Základem je laminátová skořepina obšívky zhotovená ve formě. Do skořepiny se přilepí překližková žebra, výztuhy a přišroubují kladky a průvlaky. Pak se přilepí překližková paluba ve které jsou dva montážní otvory pro instalaci potřebné elektroniky k ovládání lodě a k upevnění kormidla.
Váha dokončeného trupu je cca 5 kg.
Kýl.
Je to litinový odlitek, který po je povrchové úpravě na pevno přišroubován k trupu lodě dvěma šrouby.
Váha kýlu je 12- 12,5 kg.Existuje však také možnost zvolit řešení, že kýl je možno při trasportu lodě a jejího uložení od trupu odstranit.
Stěžeň a příslušenství
Základem je duralová trubka do které jsou zabudovány nerezové salingy a nerezové vanty. Součástí stěžně jsou dvě vratiráhna, které také vychází z duralové trubky a slouží k ovládání hlavní plachty a kosatky
Délka stěžně je 2,1 m
Plachty.
Sada obsahuje kosatku a hlavní plachtu. Plachty jsou rozhodující díl, který musí zaručit výborné jízdní vlastnosti a proto si plachty dovážíme z Holandska přímo od výrobce třídy „K“. Jsou vyrobeny z kvalitního dacronu. Jednotlivé bány jsou vyřezány na řezacím plotru a pak sešity. Tím je zaručeno, že všechny plachty jsou naprosto shodné. Tato sada se používá při slabém i silném větru pouze před jízdou je možno změnit trim plachet podle síly větru.
Plocha plachet se blíží 1 m2.
Ovládání lodě.
K ovládání stačí běžná dvoukanálová modelářská vysílačka. Jedním kanálem se ovládají obě plachty současně (v trupu je umístěn naviják s kroutícím momentem 13,2 kg/cm - používáme Hitec HS-785 HB) a druhým se ovládá kormidlo ( běžné servo). K napájení slouží 6 V gelový olověný akumulátor o kapacitě 3,4 Ah.
Základní údaje:
celková délka………………….1,90 m
maximální šířka……………….0,38 m
délka vodorysky……………….1,40 m
délka stěžně……………………2,15 m
ponor…………………………. 0,36 m
plocha plachet…………………0,90 m2
celková váha………………….18,50 kg
váha kýlu……………………. 12,00 kg

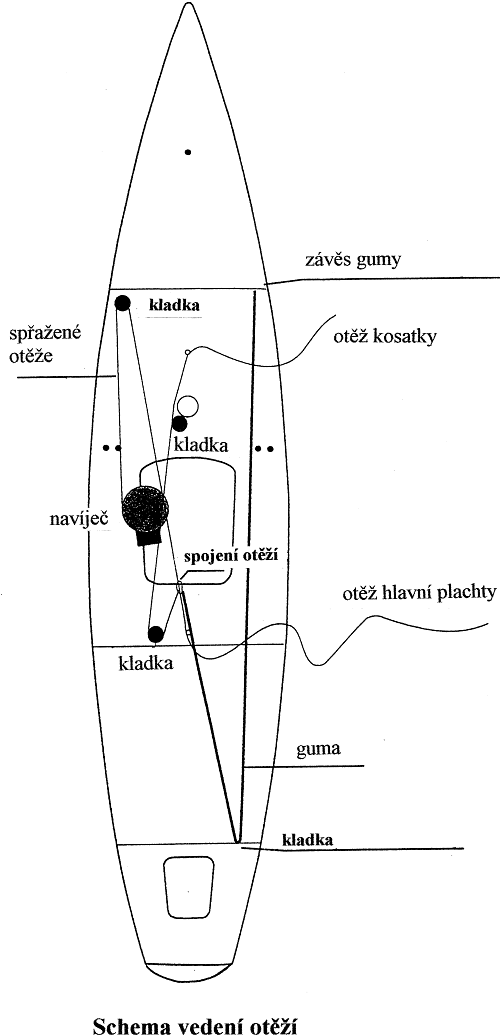

Vnitřní uspořádání

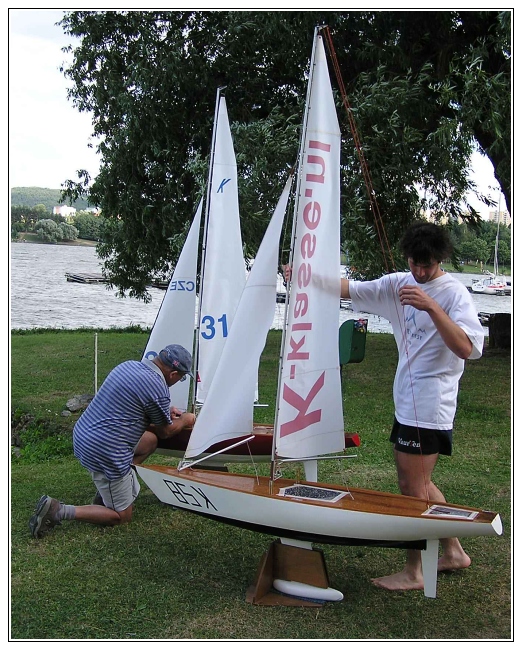

Přeprava
U již vyrobených lodí je kýl připevněn k trupu a není pro uložení a přepravu demontován.Máme také již jednu postavenou loď kde je pro přepravu snadno demontován kýl i kormidlo
Pokud je osobní auto, které je používáno pro přepravu, běžné velikosti přeprava nečiní problémy (i s namontovaným kýlem). Během přepravy a uložení zůstává hlavní plachta upevněna na stěžni a kosatka je svinuta a přichycena na trup.
